COMPUERTA CANAL CC

COMPUERTAS CANAL - CC

Cierre 3 lados para montaje en canales abiertos y conseguir obturar o regular el paso del fluido.

Principalmente se utilizan en
aplicaciones de:

• depuración de aguas

• colectores de saneamiento

• arquetas urbanas

• tanques de tormenta

• instalaciones de desalinización

• instalaciones de regadío o cualquier otro tipo de obra hidráulica donde se precise controlar el paso del fluido

Características

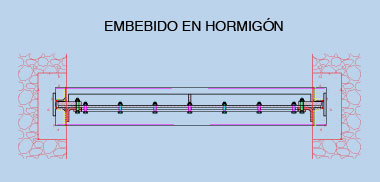

Cierre 3 lados para montaje embebido en hormigón, de sección cuadrada o rectangular. Construidas de forma mecanosoldada con un diseño modular que nos permite que el marco sea cerrado autoportante.
Diferentes materiales de construcción, sistema de cierre mediante junta de elastómero y sistema de guiado con deslizaderas para minimizar el coeficiente de fricción.

Dimensiones de fabricación estándar desde 200x200 a 2000x2000 mm.
Para otras dimensiones consultar.










Otros materiales DUPLEX, AISI 904L, etc... se pueden fabricar si las especificaciones lo requieren.

UNIDIRECCIONAL: Pasa el fluido en un sentido.

BIDIRECCIONAL: Pasa el fluido en los dos sentidos

De acuerdo con las normas Americanas y Europeas:
AWWA C561-04… 1,24 L/mint por metro lineal de junta
DIN 19569-4 clase 5… 0,02 L/seg por metro lineal de junta.

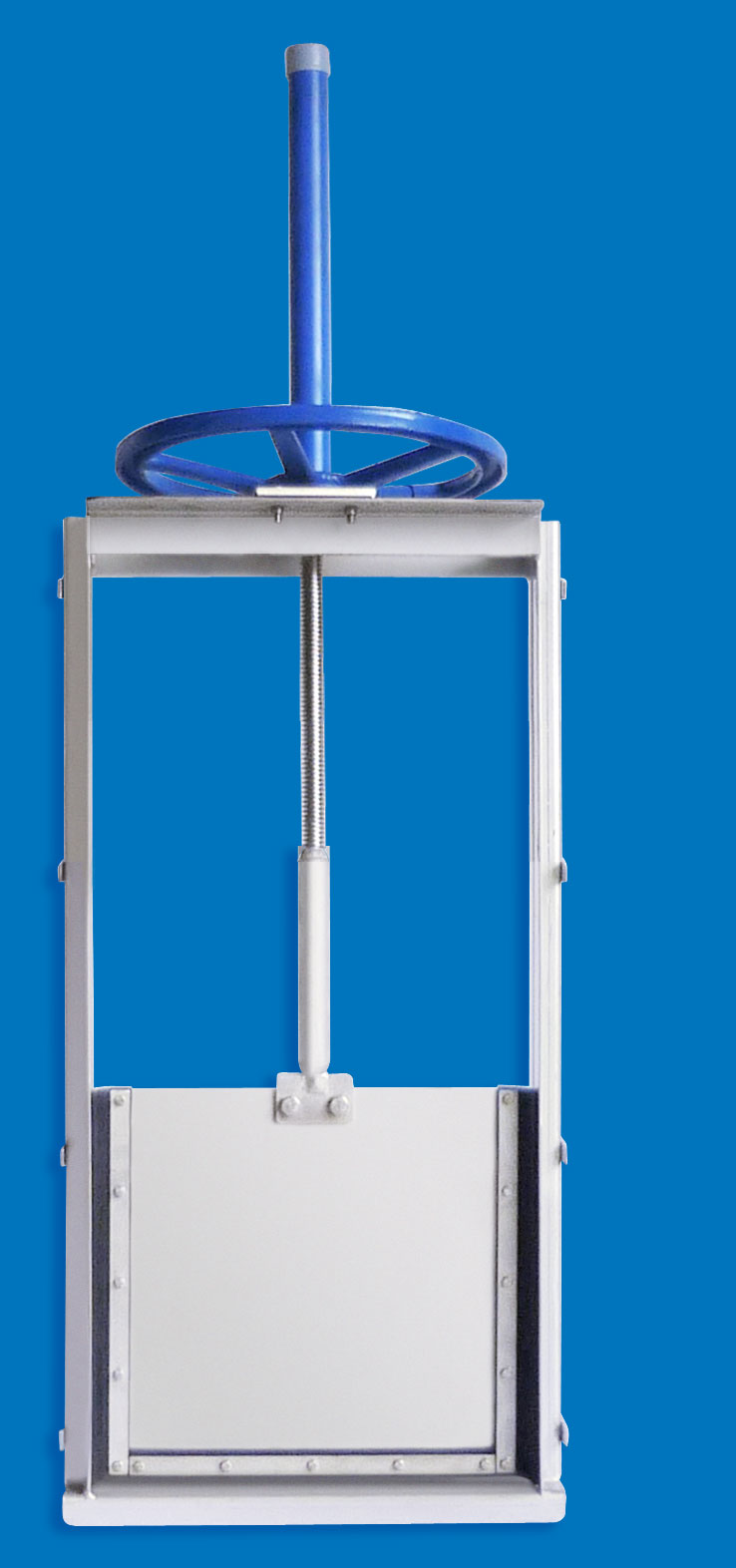

 Los accionamientos pueden ir instalados directamente en el marco superior de la compuerta o con sistemas de alargamiento y columna a las alturas que se definan.

Para otros tipos de accionamiento bajo consulta.
