COMPUERTA STOP LOG CS

COMPUERTAS STOP LOG- CS

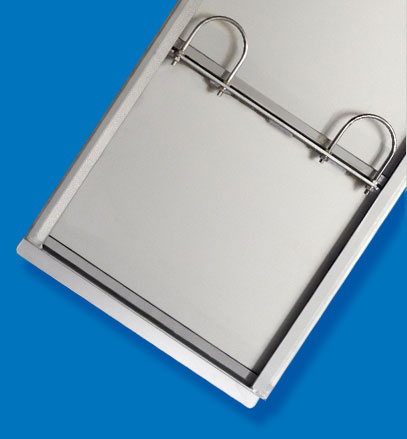

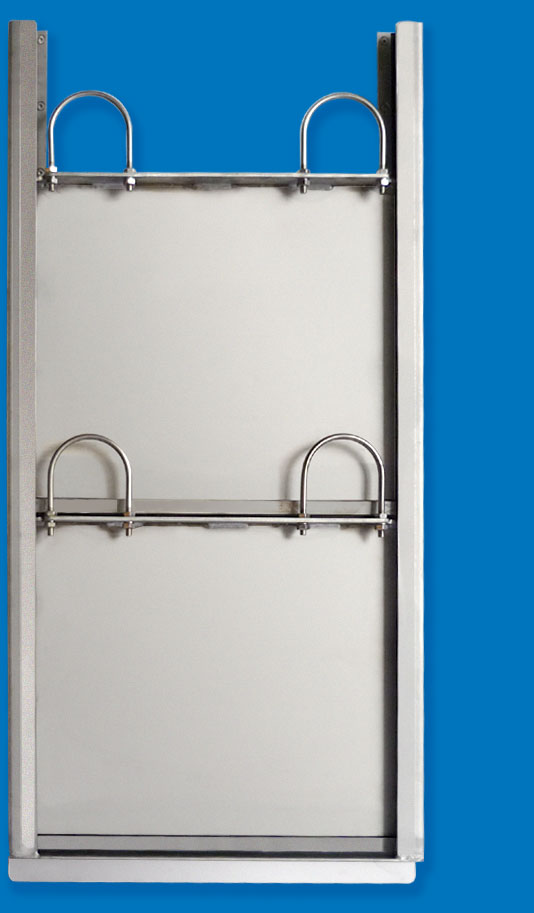

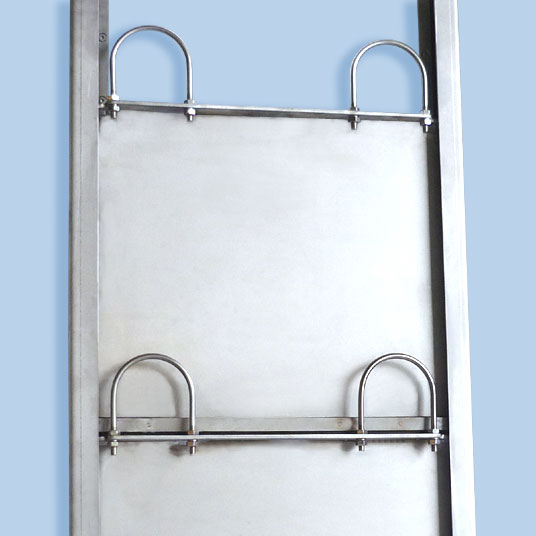

Compuerta STOP LOG tipo CS cierre 3 lados, montaje en canales abiertos y muros para conseguir obturar o regular el paso del fluido.

Principalmente se utilizan en
aplicaciones de:

• depuración de aguas

• colectores de saneamiento

• arquetas urbanas

• tanques de tormenta

• instalaciones de desalinización

• instalaciones de regadío o cualquier otro tipo de obra hidráulica donde se precise controlar el paso del fluido

Características

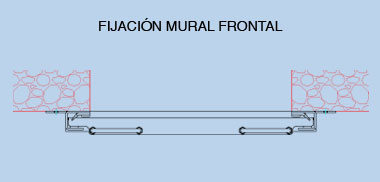

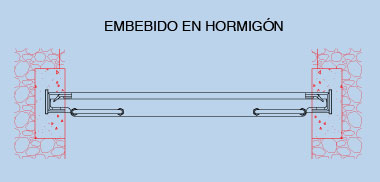

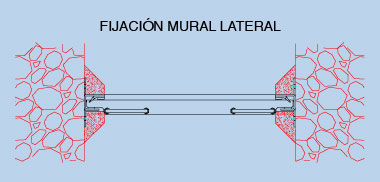

Cierre 3 lados para montaje embebido en hormigón o fijación a muro, de sección cuadrada o rectangular.

Diferentes materiales de construcción, sistema de cierre mediante junta de elastómero y sistema de guiado con deslizaderas para minimizar el coeficiente de fricción.

Dimensiones de fabricación estándar desde 200x200 a 2000x2000 mm.
Para otras dimensiones consultar.










Otros materiales DUPLEX, AISI 904L, etc... se pueden fabricar si las especificaciones lo requieren.

Compuerta con sistema de cierre unidireccional y presiones de trabajo de acuerdo con la altura de la compuerta.

PARA OTRAS APLICACIONES DE BIDIRECCIONALIDAD, CONSULTAR.

 De acuerdo con las normas Americanas y Europeas:
AWWA C513-05… 1,24 L/mint por metro lineal de junta
DIN 19569-4 clase 5… 0,02 L/seg por metro lineal de junta.

Opcional: Sistema de VIGA PESCANTE para la introducción y extracción de los módulos.
