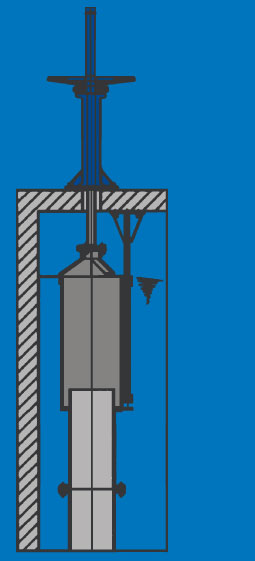

VÁLVULA TELESCÓPICA - VT
Válvula telescópica VT de sección circular y conexión a tubería mediante brida.
Diseño que permite regular el nivel de aguas mediante posicionamiento en altura del obturador.
Principalmente se utilizan en
aplicaciones de:
- depuración de aguas
- sistemas hidráulicos donde se precise regular el nivel
Características
Válvula telescópica tipo VT cierre sobre una sección circular y sistema de desplazamiento LINEAL del obturador.
Construida de forma mecanosoldada y para montaje en tubería mediante brida taladrada según DIN PN10.
Diferentes materiales de construcción, cierre mediante junta de elastómero.
Dimensiones de fabricación estándar desde diámetro 200 a 500 mm. Para otras dimensiones consultar.
Longitud del cuerpo estándar igual a tres veces el diámetro de la válvula. Para otras dimensiones consultar.
| MATERIALES DE CONSTRUCCIÓN |
|
|
|
| Cuerpo |
Obturador |
Cierre |
Husillo |
Alargamiento |
Soporte Guía |
| INOX AISI 304 |
INOX AISI 304 |
EPDM |
AISI 303 |
AISI 304 |
AISI 304 |
| INOX AISI 316 |
INOX AISI 316 |
EPDM |
AISI 303 |
AISI 316 |
AISI 316 |
Otros materiales DUPLEX, AISI 904L, etc... se pueden fabricar si las especificaciones lo requieren.
| ACCIONAMIENTOS |
| Manuales |
Automáticos |
|
| VOLANTE HUSILLO ASCENDENTE |
SERVOMOTOR ELÉCTRICO |
|
| VOLANTE HUSILLO NO ASCENDENTE |
CILINDRO NEUMÁTICO |
|
| REDUCTOR HUSILLO ASCENDENTE |
CILINDRO HIDRÁULICO |
|
| REDUCTOR HUSILLO NO ASCENDENTE |
|
|
Los accionamientos pueden ir instalados directamente en el marco superior de la compuerta o con sistemas de alargamiento y columna a las alturas que se definan.
Para otros tipos de accionamiento bajo consulta.
